Hava Tahliye (Air Purge) tankı izleme sistemi, balast ve servis tanklarının yanı sıra gemilerde draft ölçümü için kullanılır. XTronica Hava Temizleme sistemi, hava tüketimini en aza indirgemek için kanıtlanmış rafine edilmiş temizleme teknolojisini kullanmaktadır.

Sistemin ana özelliği, modüler ve kompakt bir tasarımla birlikte düşük hava tüketimidir. Güncelleme süresinde herhangi bir değişiklik yapmadan altıdan birkaç yüze kadar ölçüm noktası yapılandırması. Sistemde ve arayüzlerde kullanılan yazılım fonksiyonları standart açık platformlara dayanmaktadır.

Sistem, sıcaklık ve / veya basınç sensörleri ve seviye şalterleri gibi diğer ölçüm noktalarından gelen girdileri okumak için kolayca genişletilebilir. Modüler tasarımı sayesinde sistem, gerekli sayıda tankı veya girişi uygun maliyetli bir şekilde işleyecek şekilde kolayca uyarlanabilir. Bu, sistemi sonradan kurulum ve ilaveler için de uygun hale getirir.

Sistem, kendini ayarlanabilir aralıklarla kalibre edebilir, veya operatör tarafından herhangi bir zamanda bu işlem yapılabilir.

Xtronica AirPurge Seviye Ölçüm Sistemleri piyasa tarafından yıllarca çalışan güvenilir bir sistem olarak kabul edilmektedir.

Özellikler

• Modüler ve kompakt tasarım
• Yazılım fonksiyonları ve arayüzleri açık standart platformlara dayanmaktadır
• Sistem, diğer ölçüm noktalarından, yani sıcaklık ve / veya basınç vericileri ve seviye şalterlerinden gelen girdileri içerecek şekilde kolayca genişletilebilir
• Gelişmiş sinyal filtreleme tekniği
• Düşük hava tüketimi
• Veri güncelleme süresi minimumda tutuldu
• Modüler tasarımı, sistemi retrofit kurulumları için çok uygun hale getirir
• Geleneksel basınç ve sıcaklık sensörleri de desteklenir
• Seviye alarmı, sensör arızası uyarıları

XTronica, balast ve servis tanklarındaki iskandil seviyelerinin yanı sıra gemilerde draft ölçümleri için esnek bir çözüm sunar. Sistemde, sıvı türüne ve tank tipine uygun basınç transmiterleri kullanılmaktadır.

Çeşitli tip sensörler de sistem tarafından okunabilir; örneğin sıcaklık sensörleri, tank basınç sensörleri, trim, meyil ve draft ölçer gibi sensörler tek sistem üzerinden izlenebilir.

Sistem, yerel kullanıcı arayüzü ile bağımsız seviye ölçüm sistemi olarak çalışır. Harici bir otomasyon sistemine bağlı olmasa bile sistem, seviye alarmlarıyla programlanabilir.

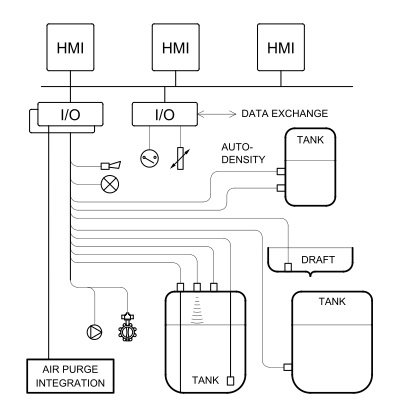

Sistem, işlem ünitesi ve I/O modüllerinin merkezi bir kabine monte edildiği merkezi bir sistem olarak veya I/O modüllerinin tank konumuna göre uygun yerlere kurulduğu tam olarak dağıtılmış bir sistem olarak kurulabilir. Dağıtılmış birimler ile ana işlem birimi arasındaki iletişim Yerel Alan Ağını (LAN) kullanır. Dağıtılmış bir sistem kullanmanın yararı, kablo ve kurulum maliyetlerinden tasarruf edilmesidir.

Modüler tasarım
Sistem, sıcaklık ve / veya basınç sensörleri ve seviye şalterleri gibi diğer ölçüm noktalarından gelen girdileri işlemek için kolayca genişletilebilir. Modüler tasarımı sayesinde sistem, gerekli sayıda tankı veya girişi uygun maliyetli bir şekilde işleyecek şekilde kolayca uyarlanabilir. Bu, sistemi sonradan kurulum için de uygun hale getirir.

Basınç sensörü kalibrasyonu
Operatör bağlı basınç sensörünün sıfır noktasını HMIdan kalibre edebilir.

Özellikleri

• Seviye hesaplama
• Yoğunluk, manuel ve otomatik
• Hacim hesaplama
• Draft, Trim ve Meyil hesapları
• Seviye alarmı, sensör arızası
• Modüler tasarımı, sistemi güncelleme/yükseltme için çok uygun hale getirir
• Yazılım fonksiyonları ve arayüzleri açık standart platformlara dayanmaktadır
• Sistem, diğer ölçüm noktalarından, yani sıcaklık ve seviye şalterlerinden gelen girdileri içerecek şekilde kolayca genişletilebilir

Seviye ölçüm hakkında yılların deneyimine sahip XTronica, gemilerdeki tanklarda seviye iskandil ölçümü için basit bir çözüm sunar.

Temel sistem bir hacim odası, kılcal boru ve bir basınç göstergesinden oluşur. Hacim odası bir kılcal boru vasıtasıyla bir basınç göstergesine bağlanır. Tank sıvısı yükseldiğinde hava hacim bölmesinde sıkıştırılır ve karşı basınç sıvının kılcal boruya girmesini önler.
Sistemdeki statik basınç şimdi tanktaki sıvı sütunu ile aynı olacaktır. Bu yapı, göstergenin tank sıvısıyla temas etmemesini sağlar.

Tank tablolarına göre yüzdelik seviye ve / veya hacim göstergeli olarak teslim edilebilir.

Hacim bölmesi ve basınç göstergesi arasında esnek koruma sağlayan paslanmaz çelik kılcal boru ile montaja hazır olarak teslim edilir. DNV kuruluşundan klas onaylıdır.

Özellikler

• Kompakt tasarım
• Kendi kendine çalışır, harici kaynak gerektirmez
• Çok uygun maliyetli kurulum
• Tank içeriklerinin kesintisiz gösterimi için
• Patlamaya duyarlı ortamlarda tamamen güvenli
• Lokal basınç transmiteri bağlantısı

Su Girişi (Water Ingress) İzleme Sistemi, yük ambarlarında suyun varlığını ve dökme yük gemilerinin boş alanlarını tespit etmek için tasarlanmıştır. Sistem, Uluslararası Sınıflandırma Kuruluşları Birliği´nin, Uluslararası Denizcilik Örgütü´nün (IMO) Toplu Su Seviye dedektörleri için Performans Standartları ve tek elle tutulan Genel Kargo Taşıyıcılarının birleşik bir yorumunun benimsenmesini takiben düzenlemelere tamamen uygundur.

Özellikler

• Kolay kurulum, tüm algılama cihazları yükün sebep olacağı hasarlara karşı korunaklıdır
• Sensörler her türlü kuru yükte çalışır
• Kesintisiz seviye okuma
• Bakım gerektirmez
• Otomatik kontrol sistemi
• Dokunmatik ekranlı kısılabilir köprü ekranı

XTronica, gemideki vanaları ve pompaları kontrol etmek için esnek bir çözüm sunar.

Sistem, işlem ünitesi ve I/O modüllerinin merkezi bir kabine monte edildiği merkezi bir sistem olarak veya I/O modüllerinin vanaların bulunduğu yere göre uygun yerlere monte edildiği tam olarak dağıtılmış bir sistem olarak kurulabilir. Dağıtılmış birimler ile ana işlem birimi arasındaki iletişim Yerel Alan Ağı (LAN) üzerinden gerçekleşir. Dağıtılmış bir sistem kullanmanın yararı, kablo ve kurulum maliyetlerinden tasarruf edilmesidir.

Sistemde, yedek veya çoklu iş istasyonları olarak grafiksel HMI üniteleri kullanılabilir.

Tek başına sistem olarak çalışabilir veya seri iletişim hattı üzerinden uzaktan kumanda edilebilir.
Sisteme diğer I/O girişleri de dahil edilebilir.

Özellikler

• Valf kontrolü, Hidrolik
• Valf kontrolü, Pnömatik
• Valf kontrolü, Elektrikli
• Çift, Tek Hareketli ve modüler vanalar
• Hidrolik Basınç Ünitesi
• Pompa kontrolü
• Modüler tasarımı, sistemi güncelleme ve yeni eklemeler için çok uygun hale getirir
• Geleneksel basınç ve sıcaklık sensörleri de desteklenir

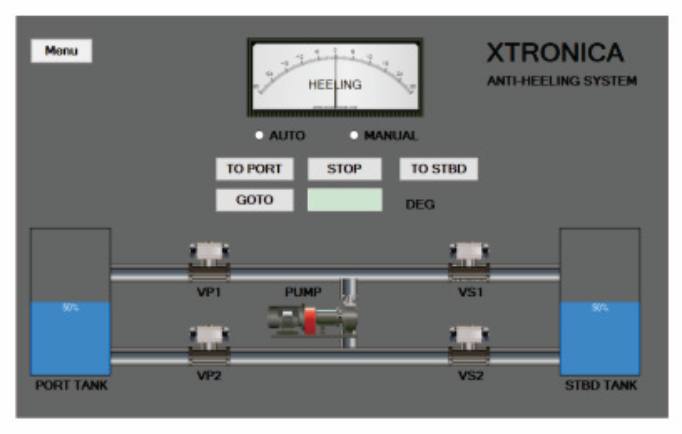

XTronica Anti Heeling System balances the vessel both automatically and manually by pumping the ballast water between portside and starboard ballast tanks in accordance with the heel angle to keep the vessel upright to enable the loading and unloading operated continuously.

Including with 3D based hydrostatics calculation engine - CLoad, the system can automatically set pre heeling for the vessel to load or discharge heavy cargo while keeps the vessel upright.

XTronica Anti Heeling System can operate with both reversible and non-reversible pumps in according to user´s preference.

Powered by IoT based SCADA control system, the Anti-Heeling can be operated from anywhere on vessel and over shore. Emergency stop is available from all required operation stations.
